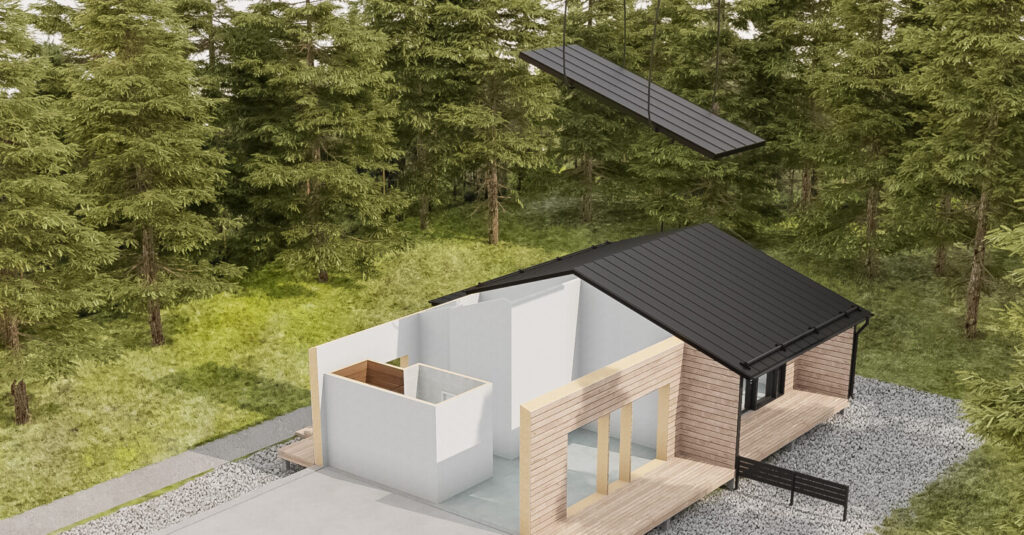

Toteutamme ainoana Suomessa pienet lämpimät kattoelementit joko yksilappeisena tai harjakattoisena. Sisäkatto voidaan toteuttaa rakennustyypin ja käyttötarpeen mukaan joko korkeana tai normaalina tasakattona.

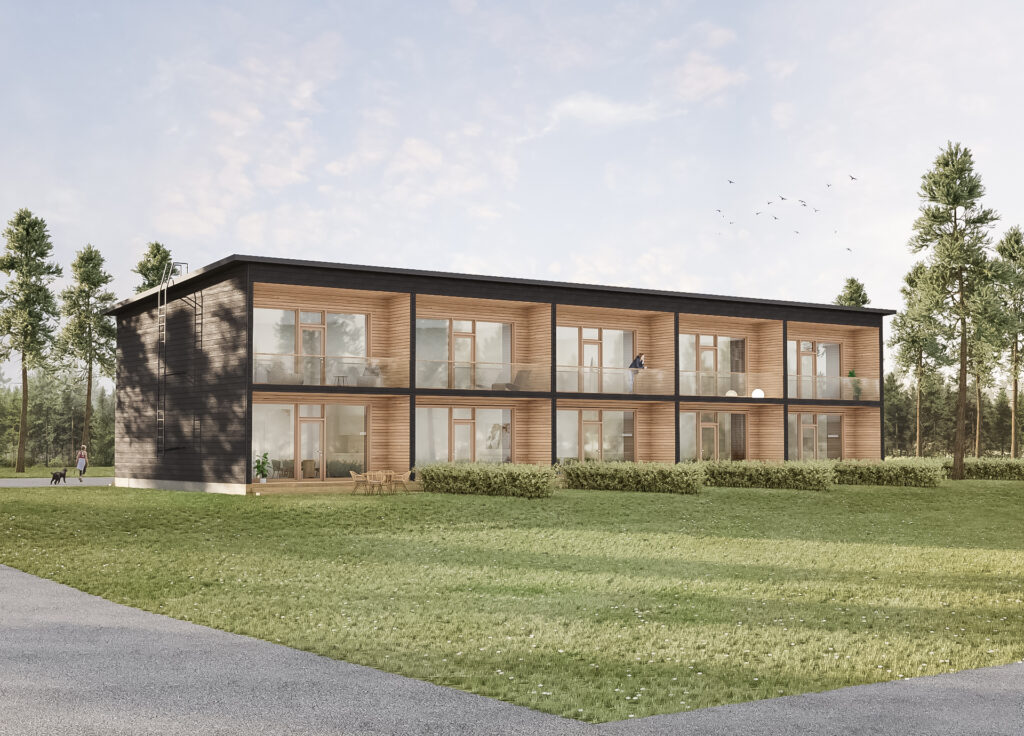

Lämpimiä kattoelementtejä käytetään tyypillisesti omakotitaloissa, pienerillistaloissa, rivitaloissa, hoivarakennuksissa ja päiväkodeissa. Useimmiten kyseessä on yksi- ja kaksikerroksinen rakennus.
Kun valitsee lämpimän kattoelementin, rakennusaika lyhenee merkittävästi ja rakennus saadaan säältä suojaan ja lämmöt päälle nopean asennuksen päätteeksi.
Katto soveltuu P3-luokan rakennuksiin pientaloista rivitaloihin. Kattoon voidaan toteuttaa räystäät, pieneläinverkot ja palo-osastoinnit valmiiksi. Katto voidaan toteuttaa lapekattoisena tai harjakattoisena kurkihirren avulla.
Rakenne:
Aluskermi
18 mm OSB-levy
100 mm tuuletusrako
Kantava rakenne + mineraalivilla
HS-muovi
48 mm koolaus k400
Tekniset ominaisuudet: U-arvo 0,09 W/m2K, elementin paino 0,6 kN/m2, elementin maksimikoko 2,4 m x 12,4 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
Harjakattojärjestelmä koostuu kolmesta elementtituotteesta:
1) YLÄPOHJAELEMENTTI YP
Yläpohjaelementillä voidaan toteuttaa rakennuksen lämmin tasakerta. Sen päälle soveltuvat tukielementit sekä kylmä katto, jolloin rakennuksen vesikatto on nopeasti valmiina.
Jäykistelaudat, työtasot ja tukielementin alaohjauspuut
Kantava runko rakennesuunnitelmien mukaan
Rakenne:
100 mm mineraalivilla (puhallusvilla työmaalla)
HS-muovi
48×48 koolaus k400
2) TUKIELEMENTTI TK
Tukielementit toteutetaan rakennuksen vesikaton muotoisena kylmän katon alapuolelle. Tukielementit tuetaan betonirungon tai yläpohjaelementtien päälle. Tukielementin voi tehdä myös osastoituna
Rakenne:
42×98-198 runko C249 mm
Tuulensuojakipsilevy tai jäykistelaudat
3) KYLMÄ KATTO KK
Katto asennetaan tukielementtien varaan kantavan betonirungon tai yläpohjaelementtien päälle. Paino 0,3 kN/m2.
Aluskermi TL2
18 mm OSB-levy
42×123-42×198 kantava rakenne rakennesuunnitelmien mukaan
Valmistustarkkuudet SFS5978 standardin mukaan.

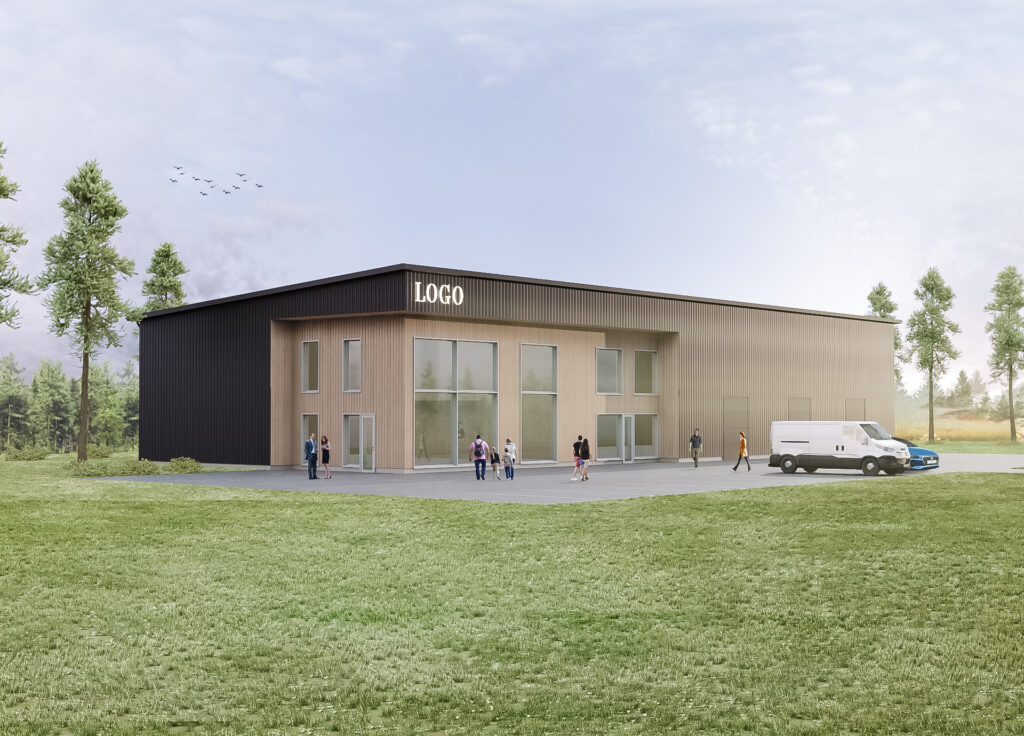

Suuria lämpimiä kattoelementtejä käytetään tyypillisesti suurten tuotantotilojen, myymälöiden ja hallien rakentamisessa. Lämpimän kattoelementin käyttäminen lyhentää rakennusaikaa merkittävästi, sillä rakennus saadaan säältä suojaan ja lämmönpitäväksi erittäin nopeasti.
Suunnittelemme lämpimän kattoelementin sekä siihen liittyvät rakenteet ja tarvittavat yksityiskohdat asiakkaan hankkeen mukaisesti. Valmistamiemme suurten kattoelementtien maksimipituus on 25 metriä.

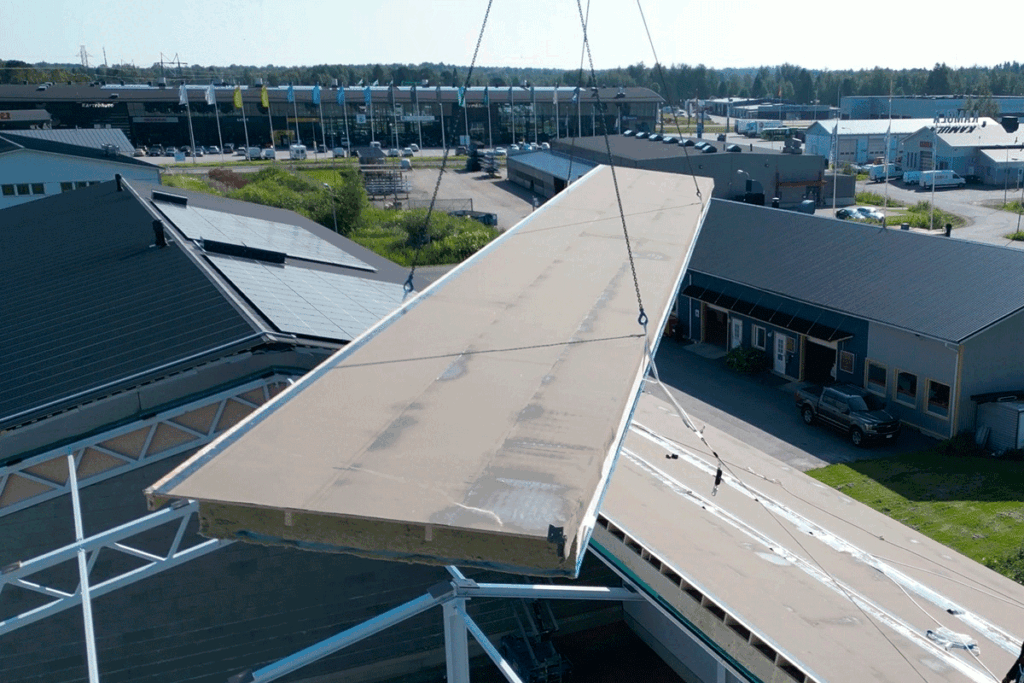

Lämmin suurkatto soveltuu suurten kattopintojen rakentamiseen, kuten teollisuus- ja liikerakennuksíin. Elementin 60 m2 maksimikoko nopeuttaa asennusta ja rakennus saadaan nopeasti säältä suojaan sekä lämpimäksi.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
330 mm mineraalivilla A1
Höyrynsulkumuovi
98 mm koolaus ja mineraalivilla A1
15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Tekniset ominaisuudet: U-arvo 0,09 W/m2K, paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2, palonkesto REI30, elementin maksimikoko 2,7 m x 25 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
Lämmin suurkatto soveltuu suurten kattopintojen rakentamiseen, kuten teollisuus- ja liikerakennuksíin. Elementin 60 m2 maksimikoko nopeuttaa asennusta ja rakennus saadaan nopeasti säältä suojaan sekä lämpimäksi.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
330 mm mineraalivilla A1
Höyrynsulkumuovi
98 mm koolaus ja mineraalivilla A1
15+15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Tekniset ominaisuudet: U-arvo 0,09 W/ m2K, paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2, palonkesto REI60.
Valmistustarkkuudet SFS5978 standardin mukaan.
Puolilämmin suurkatto soveltuu hankkeisiin, jossa yläpohjan lämmöneristävyysvaatimus vastaa U-arvoa 0,14 W/ m2K.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
165 mm mineraalivilla A1
Höyrynsulkumuovi
98 mm koolaus ja mineraalivilla A1
15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Tekniset ominaisuudet:
U-arvo 0,14 W/ m2K, paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2, palonkesto REI30.
Valmistustarkkuudet SFS5978 standardin mukaan.
Puolilämmin suurkatto soveltuu hankkeisiin, jossa yläpohjan lämmöneristävyysvaatimus vastaa U-arvoa 0,14 W/ m2K.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
165 mm mineraalivilla A1
Höyrynsulkumuovi
98 mm koolaus ja mineraalivilla A1
15+15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Tekniset ominaisuudet:
U-arvo 0,14 W/ m2K, paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2, palonkesto REI60.
Valmistustarkkuudet SFS5978 standardin mukaan.
Kun suurkatolta ei vaadita lämmöneristävyyttä, käytetään kylmää suurkattoa.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
165 mm mineraalivilla A1
Höyrynsulkumuovi
98 mm koolaus ja mineraalivilla A1
15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Tekniset ominaisuudet:
U-arvo 0,14 W/ m2K, paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2, palonkesto REI30.
Valmistustarkkuudet SFS5978 standardin mukaan.
Tekniset ominaisuudet:
paino 0,65 kN/m2 , ripustuskuorma 0,30 kN/m2 palonkesto REI60
Rakenne:
Aluskermi TL2
18 mm OSB-levy
123-148 mm orret ja tuuletus
LVL-S kantava rakenne rakennesuunnitelmien mukaan
Höyrynsulkumuovi
98 mm koolaus
15+15 mm palonsuojakipsilevy B-s1, d0, valkokartonki
Valmistustarkkuudet SFS5978 standardin mukaan.

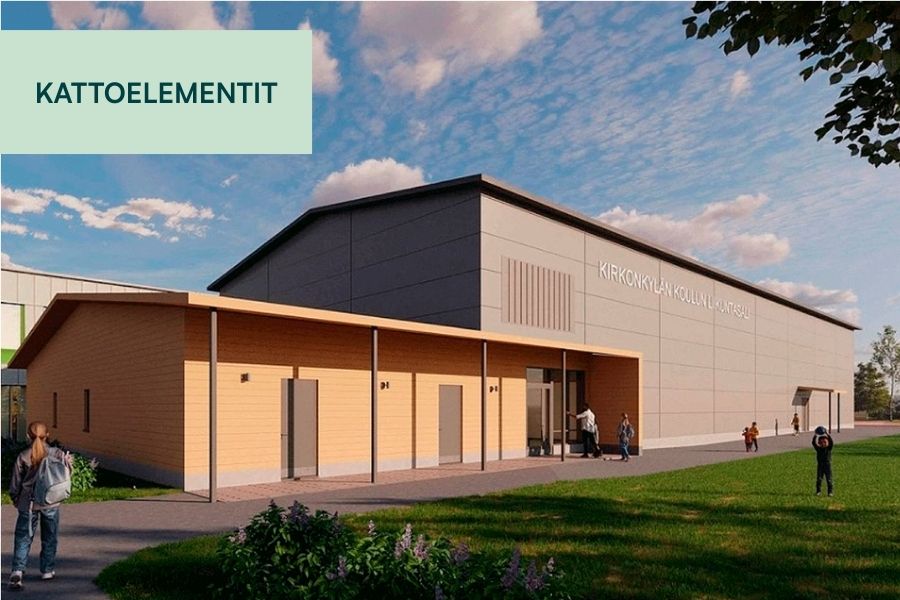

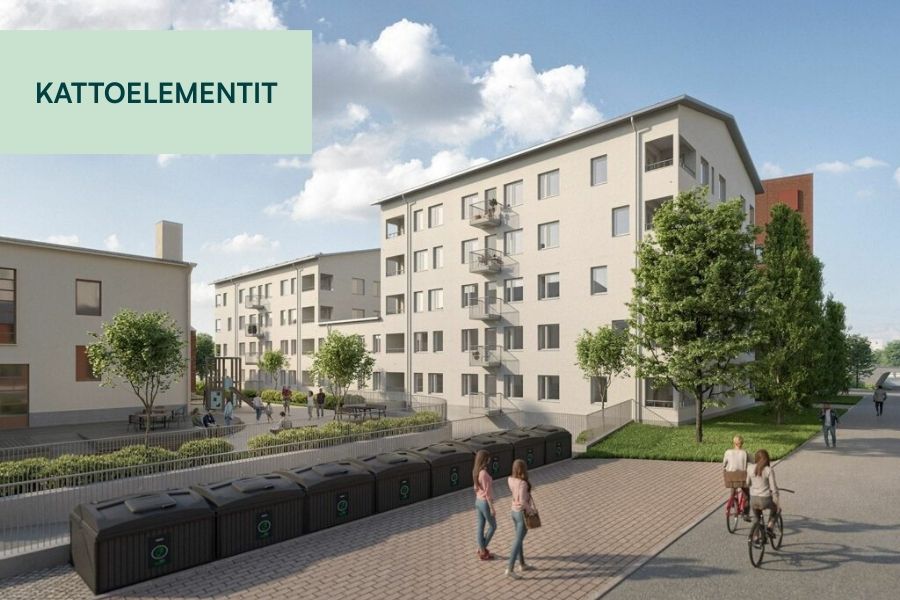

Toteutamme kylmät kattoelementit räätälöidysti hankkeen tarpeiden mukaan. Tyypillisiä käyttökohteita kylmille kattoelementeille ovat kerrostalot, koulut ja suuret hoivakiinteistöt.
Kylmän kattoelementin valitseminen poistaa tarpeen käyttää erillistä sääsuojaa, sillä seinä- ja kattoelementtien asennus voidaan rytmittää siten, että valmiit rakenteet eivät altistu sateelle ennen kattoelementtien asentamista. Kylmät kattoelementit soveltuvat silloin, kun rakennuksessa on kantava yläpohja.
Kylmien kattoelementtien käyttäminen osana rakennushanketta lyhentää merkittävästi rakentamisaikaa, sekä säästää kustannuksissa erityisesti siksi, että erillistä säältä suojaamista ei tarvita. Kylmien kattoelementtien käyttö lyhentää rakennusaikaa. Työmaan ajansäästö on tyypillisesti useita viikkoja tai jopa kuukausia.
Katto asennetaan tukielementtien varaan kantavan betonirungon tai yläpohjaelementtien päälle.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
42×123-42×198 kantava rakenne rakennesuunnitelmien mukaan
Tekniset ominaisuudet: elementin paino 0,4 kN/m2, elementin maksimikoko 2,7 m x 13 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
Katto asennetaan tukielementtien varaan kantavan betonirungon tai yläpohjaelementtien päälle.
Rakenne:
Aluskermi TL2
18 mm OSB-levy
42×200-51×300 LVL-S kantava rakenne rakennesuunnitelmien mukaan
Tekniset ominaisuudet: elementin paino 0,4 kN/m2, elementin maksimikoko 2,7 m x 13 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
Tukielementit toteutetaan rakennuksen vesikaton muotoisena kylmän katon alapuolelle. Tukielementit tuetaan betonirungon tai yläpohjaelementtien päälle.
Rakenne:
42×98-198 runko C24
9 mm tuulensuojakipsilevy tai jäykistelaudat
Tekniset ominaisuudet: Elementin paino 0,3 kN/m2, elementin maksimikoko 3,8 m x 12,4 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
Rakenne:
42×98-198 runko C24
13 mm tuulensuojakipsilevy 1 tai 2 kpl
Tekniset ominaisuudet: Palonkesto EI15/EI30, Elementin paino 0,3 kN/m2, elementin maksimikoko 3,8 m x 12,4 m.
Valmistustarkkuudet SFS5978 standardin mukaan.
